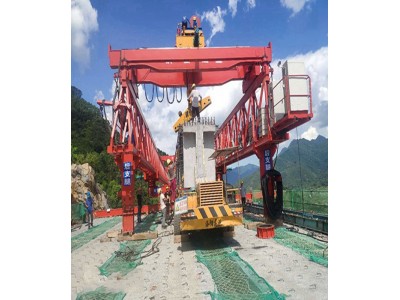

四川广元架桥机出租生产的40m架桥机由起重行车、主横梁、主横梁纵移台车、纵导梁、后支腿、后支架、中支架、前支架、辅支架、前后横移轨道、液压系统、电气系统等部件组成。
1．整机横移系统
由前支架、后支架等4个行走台车组成，每个台车由箱体、减速机、开式传动齿轮、齿圈、行走钢轮等组成，通过齿轮传动使行走轮在铺好的横移轨道上行走，实现整机空载及吊重工况下的横移。
2．主、辅纵导梁及支撑系统
整个纵导梁由两根纵导梁组成。一根纵导梁中有主导梁、辅导梁，各导梁之间用销轴连接，两导梁之间通过前、中、后横联及斜撑连成一体。
支撑系统由前、后支架作为主要支撑，中支腿、后支腿、辅助支腿作为辅助支撑。
3．主横梁及起吊系统
由4个主横梁、4台主横梁纵移台车、2个起重行车、2台起吊卷扬机等组成。"三合一"减速机安装在起重行车车架上，通过链传动使起重行车车架及钢轮在主横梁轨道上行走，实现卷扬机起吊的横向移动。主横梁与主横梁纵移平车用螺栓连接成一体，"三合一"减速机通过齿轮传动使行走轮等组成的台车在A字型桁架的轨道上纵向移动，实现吊梁前移。卷扬机动作使吊具作上下运动，从而实现整个架梁过程的前后、左右升降各种运动。
4．主导梁纵移系统
4台摇滚总成（摇滚总成由减速机、滚轴架平滚、摇滚、链轮等组成）装于导梁下弦处的前、后支架上，导梁靠下弦与摇滚之间产生的磨擦力作纵向移动。
5．前、后支架前移系统
电动葫芦与摇滚台车相连，辅支腿、中支腿、后支腿临时支撑时，前、后支架台车离开桥面，电动葫芦与摇滚台车用弯板和销轴连成一体，在重力作用下，电动葫芦轮子踏面接触导梁下弦，电动葫芦在下弦铺好的轨道上行走，带动前、后支架纵向移动，到达预定的位置。
6．由4个液压泵站、12个液压缸及一系列管路和液压元件组成。整机每侧上装有6个油缸，两个泵站。泵站作为油缸的动力源，4个油缸分别位于纵导梁的前、中、后位置，用于整机的辅助支撑、整机抬起。
7．由主控箱、操作箱、控制回路等组成，能同时及分别控制30台电机按工作程序进行。
